Les ceintures 5 points

Dans cette chronique technique, je vais vous parler des fameuses ceintures 5 points.

Sachez premièrement que selon la loi, sur les routes du Québec meme si votre véhicule est muni de ceinture 5 points votre véhicules se doit d’avoir quand meme la ceinture d’origine et celle-ci doit être celle utilisée.

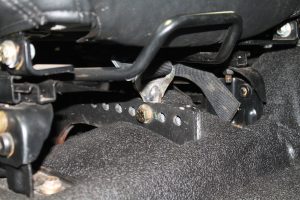

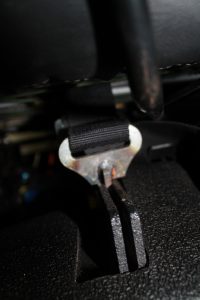

Commençons par les shoulder harness ( ceintures d’épaules). Contrairement à ce que l’on voit souvent, l’ancrage arrière doit respecter entre 0 et 10 degrés plus bas que la hauteur de vos épaules pour être précis. Normalement, ça donne entre 1 et 4 pouces plus bas que vos épaules. Il est très important de respecter cette règle car si l’angle de descente de la ceinture est trop prononcé, la pression vers le bas transmise sur vos épaules et votre colonne vertébrale lors d’un impact peut causer de graves dommages. Donc il n’est pas approprié que vos ceintures d’épaules soit fixées directement au sol derrière votre banc comme on voit beaucoup trop souvent dans les petites voitures… Comme sur la photo ci-dessous, à ne pas faire.













Donc en gros ce qui est un peu plus compliqué c’est de fabriquer et installer les bons points d’attache aux bons endroits dans votre véhicule. Ce qui requiert la majorité du temps l’ajout d’une cage ou la modification d’une déjà existante.

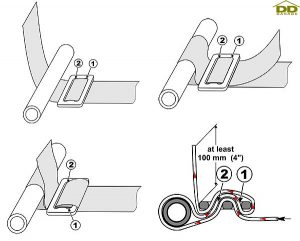

Trois options s’offre à vous afin de bien fixer vos shoulder harness. La première , celle que j’utilise moi-même, est le wrap around. Cette technique consiste à faire passer les sangles autour d’une partie de la cage et de la réinserer dans la boucle métalique concu à cet effet. Point à noter, la boucle d’acier doit être le plus proche possible du tubing autour duquel la couroie passe. Voici en quelques étapes la facon de procéder.

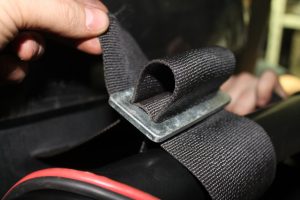

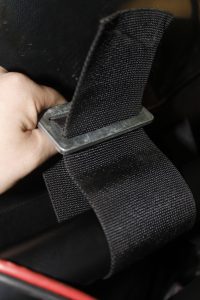

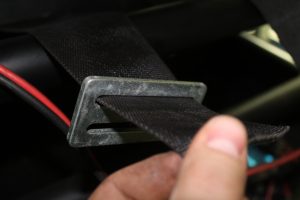

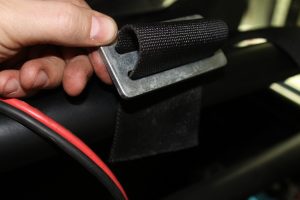

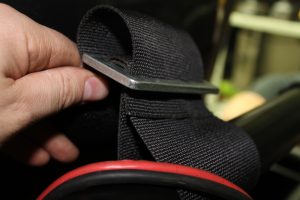

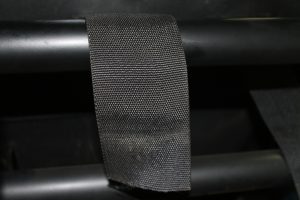

1. 2.

3. 4.



5. 6.

Notez que l’exedent de courroie doit avoir un minimum de 100mm ( 4 pouces) de long.

La deuxième possibilités est de choisir une ceinture avec un œillet métallique au bout. Il est important que celui-ci soit fixé avec des boulons de grade 8 minimum à filet fin et verrouillé en place à l’aide de lock nuts. Comme vous devez vous en douter, il ne suffit pas de visser dans le plancher et le tour est joué. Je vous recommande fortement que l’ancrage soit faite de façon  dite ( double shear) c’est à dire que l’œillet doit être prit en sandwich entre deux plaques d’acier et vissé de cette façon entre les deux.

Le troisième types d’ancrage est celui avec un crochet sécurisé. C’est probablement celui qui fait le plus peur puisque c’est celui qui est le plus facile à installer . C’est aussi pour ça qu’il est favori des bricoleurs du dimanches. Souvent , les œillets ne sont pas conformes ( achetés chez la quaincaillerie du coin) et sont vissés sur à peu près rien.La photo ci-dessous montre bien les 3 types d’attaches mais elle est surtout un parfait exemple d’une job mal fait. Dans les 3 cas, l’excédant ne fait pas 100mm, le crochet sécurisé au centre tiens sur une braquette mal conçue et la ceinture de droite tient sur une braquette qui semble avoir été soudée par un amateur.

Les ceintures de taille sont les plus délicates, car plusieurs possibilités de fixation s’offre à vous. Je vous conseille celle-ci, qui selon moi est la meilleur par son aspect sécuritaire. Premièrement l’angle d’encrage que vous devez respecter est de 60 à 45 degrés à partir du sol. La raison de cette angle est dûe au fait que de cette façon, la ceinture prend appui sur les parties solides de votre corps tel que les hanches et non les organes. Pour le type d’ancrage, tel que mentionné plus haut, ils doivent être au plancher et double shear. Fait à noter, un renfort doit être ajouté au plancher si vous avez un véhicule de type monocoque afin de répartir la charge ainsi  que les points d’ancrage au plancher.

Si par contre vous avez un véhicule muni d’une cage, vous pouvez y fixer l’attache. Personnellement, je vous suggère que votre cage soit fixé au frame du véhicule et vos ceinture à la cage et non au plancher. La raison est qu’en cas d’impact sévère, advenant que la cage se détache du véhicule, vous ne seriez pas pris entre les deux au moment de l’impact. Chaque plaque de renfort en acier doit avoir au moins 40cm2 de surface et au moins 3mm d’épaisseur.

Pour ce qui est de la largeur des ceintures, plusieurs modèles existent sur le marché. Toutefois, plusieurs grands événements tels que KOH exigent une largeur de 3 pouces pour les shoulder harness et les lap belts et une largeur de 2 pouces pour la submarine strap ( ceinture entre les jambe qui empêche de sortir sous les ceintures en cas d’impact) En aucun temps les ceintures ne doivent frotter contre quoi que ce soit, un peu comme un corde d’escalade. Vous devriez aussi prendre grand soin de vos ceintures en les nettoyants régulièrement . Les ceintures de course ont une durée de vie limitée inscrite d’ailleurs sur celle-ci. Pour plusieurs courses officielles vous devez les changer au 3 ans.

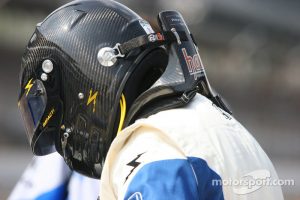

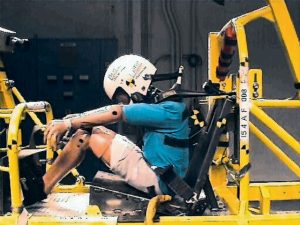

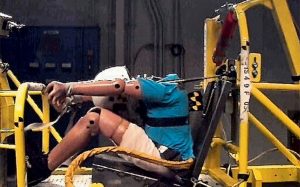

Je vous recommande aussi de vous munir d’un hans device. Ce système à été mis au point dans les années 1980 par le Dr Robert Hubbard, un professeur de biomécanique au Michigan state university. À la suite de la mort de son ami coureur automobile Patrick Jacquemart . Le docteur et son beau frère Jim Downing discutèrent du fait que quelque chose devait être fait afin de protéger les coureurs des blessures à la tête. Le Hans device se porte sur les épaules et se retrouve sous les shoulder harness, une fois que le pilote est solidement attaché. Le casque du pilote est relié à ce système par deux petites ceinture qui retienne la tête en cas d’impact frontal.









En conclusion, on a tendance à parfois couper les coins ronds afin de sauver du temps et des coûts, mais selon moi les ceintures sont une des choses qui ne devraient jamais être prises à la légère.

Dave Daneault chroniqueur 4x4setup magazine
