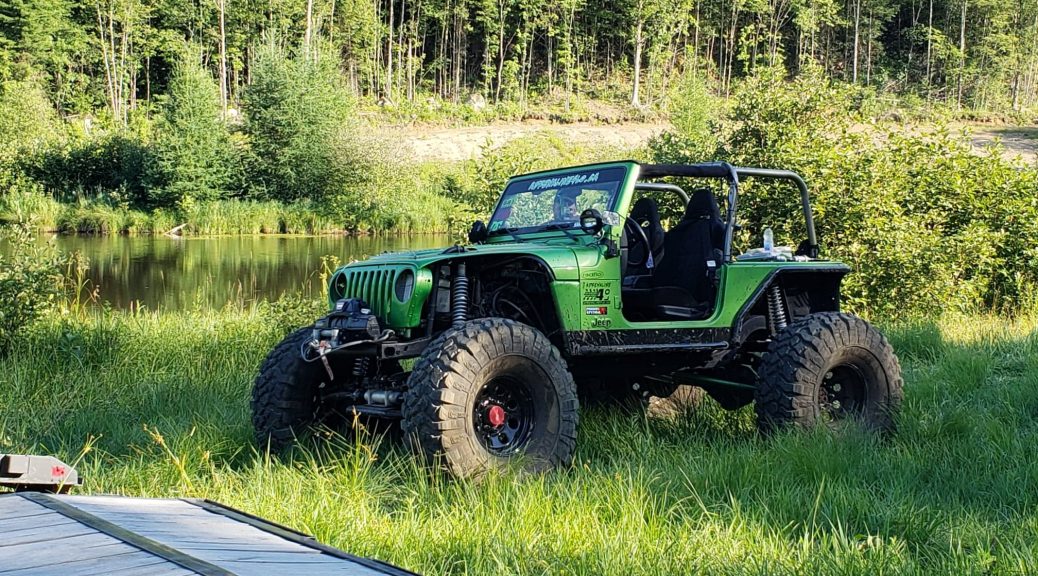

Un monstre vert du Québec

Si vous fréquentez différents groupe Facebook de 4×4 au Québec, vous avez sûrement vu passer le Mean Green. Selon mes gouts personnels, il s’agit d’un des plus beaux setups de trail que j’ai eu la chance de voir passer. Merci¸M. Brisson, son créateur, d’avoir accepté de nous dévoiler les différents secrets de cette machine de guerre.

À la base, il s’agissait d’un Jeep Tj Rubicon 2006 avec un moteur de 4L. Maxim s’en est servi pour faire de la trail pendant quelques années, mais l’envie d’avoir un véhicule plus confortable lui est venue petit à petit. N’étant pas ( selon lui ) un gars d’extrême…il voulais seulement amiliorer un peu son Jeep afin d’avoir un véhicule plus confortable qui lui permettrait de franchir des obstacles un peu plus facilement.

Mr Brisson a insisté sur le fait qu’il a fait ce projet pour la passion et pour apprendre. Il a appris beaucoup tout au long du projet. Toutefois, cet article ne se veut pas un article qui explique comment fabriquer un 4×4. Il s’agit suelement de partager avec les passionnés un petit projet qui est devenu grand.

Ceux qui ont travaillé sur d’aussi gros projets savent qu’on ne suit pas une recette lorsqu’on commence ce type de projet. C’est un peu le projet qui nous dicte à mesure les étapes.

La première étape a donc été de faire un frame off sur le Jeep afin de se donner de l’espace pour travailler et aussi avoir une meilleure vision du projet. Le chassis a donc été buffer et repeinturé. Et à partir de là je vais laisser M. Brisson vous décrire un peu comment les étapes se sont enchaînées:

LES DIFFÉRENTIELS :

Je n’ai pas vraiment choisi mes différentiels, ils m’ont été offerts par un ami et j’ai accepté après une petite recherche. Je voulais que ce soit solide sans que ce soit trop compliqué. Pour l’avant c’est un Dana Super 60 de 2006. Pour l’arrière, c’est un GM 14 Bolt de 1997. Le super 60 est avantagé sur les Dana 60 des années antérieures sur plusieurs points; la couronne qui a normalement 9,750po a été changé pour une de 10”, les essieux ont tous 35 splines, les tubes sont beaucoups plus robustes avec une aipaisseur de 0,250po et un diameter de 3,750po, les knuckles sont aussi fait fort.                                                                                                                                                                                                                                                                                                                                                                                                 Les u-joints sont des 1480 et 1350 au pinion.Un trust et les braquettes pour les controls arms Frogfab modifiés pour mes besoins ont étés insstalés. J’ai acheté un truss frogfab que j’ai modifié pour mes besoins.

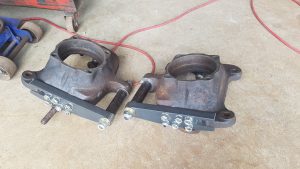

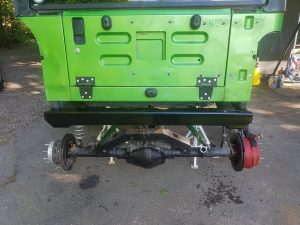

Les free-locks ont été remplacés par des RCV et les essieux en 300 m également de RCV suivrons sous peu. J’ai fait machiner mes nuckles pour le convertir high steer. À l’arrière un 14 bolts qui est bien connues de tous pour sa robustesse. Un truss frogfab a été ajouté ainsi qu’un couvert Solid. L’installation de frein à disque reste à faire. Les deux différentiels sont équipés de gear 5.38 ainsi que de 2 full spool NitroGear











SUSPENSION :

Le-Calcul géométrique a été fait sur 4 link calculator et bien sur quelques essaies erreurs ont été nécéssaires pour obtenir les valeurs désirées. Un 4Link double triangulé ont été insstalé à l’avant et l’arrière et la belly à une hauteur de 23.5pouce. Une de mes erreurs ici a été ma vision du projet au départ, je ne prévoyais pas aller aussi loin dans les modifications. Comme je prévoyais garder le jeep pour la route je ne voulais pas toucher au frame dans la mesure du possible. Autrement j’aurais couper le frame à l’avant et l’arrière pour le rebatir plus haut ce qui m’aurais permis de pouvoir abaisser le véhicule. Toutes les braquettes d’origine du cadre ont été coupées pour faire place aux nouvelles composantes  adaptées à la nouvelle suspension.

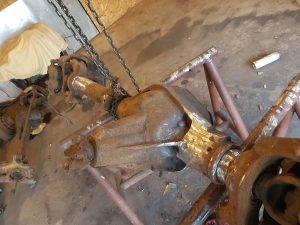

Le super 60 ma prit  environ 12 h à néttoyer de ses composantes exterieur d’origine au grinder et au saw-all. Pour le 14 bolt seulement 1,5 h. Gageons que j’aurais sauvé beaucoup de temp avoir eu une coupeuse au plasma. Tout a été bien sûr décapé et repeint.

L’angle des pinion a été plutôt facile à définir. Étant donné la basse vitesse, j’ai opté pour un enlignement plutôt direct pour repousser le plus possible la limite des angles de drive shaft.

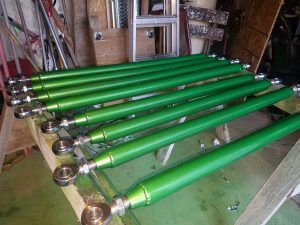

Les contrôles arms sont des tubes dom de 2po x 0,25po de mur avec tube inserts et rod end ajustables Midwest Control en chromoly 7/8-3/4. Pour l’instant, je ne ressen pas le besoin d’installer de sway bar. Le Jeep est très stable. Je n’exclue pas cette option pour plus tard.

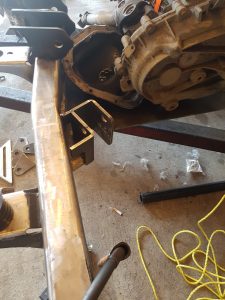

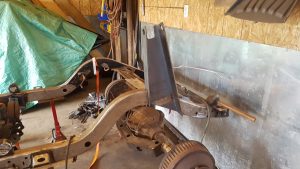

Si vous regardez les photos, vous y verrez la pose des braquettes de shocks et les strut towers de type tubulaire à l’avant et en boîte à l’arrière pour permettre de garder la partie arrière du frame et garder l’habitacle du Jeep scellé.





Les shock towers ont été posés à des angles standard de 15° dans les 2 sens étant donné que je n’avais pas les shocks au moment de leur pose.

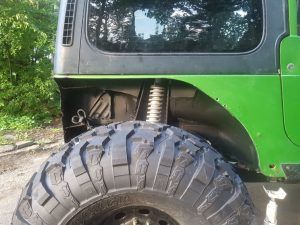

Autrement, j’aurais probablement diminué l’angle au minimum pour que les shocks suivent le plus possible l’axe du mouvement de la suspension, optimisant ainsi le spring rate et le valving. Toutes les bolts sont ” gold zinc“ grade 8. les coilovers Radflo ont été commandés avec un valving calculé pour mon projet et pour une application de rockcrawling.



Les coils Eibach sont arrives avec un spring rate parfait ( merci Pierre Fortin de PJF 4×4 pour le calcul!) Les reservoirs ont été installés avec un kit Procomp sur les strut-bars.

Sur les coilovers, le réglage du slider à l’avant est à 30 % de la course. Je pense changer de recette, car lorsque l’arrière descend d’une marche rapidement, ça écrase jusqu’au bump stop. Ma recette de coils actuelle est de 150lbs/150lbs. Mon prochain essai sera probablement de 100lbs/200lbs. il est trop tôt pour dire si le valving me convient. J’essaie le plus possible de regarder les videos de mes passes pour évaluer. Mon differential arrière est limité de 2po en down travel, mais seulement au centre pour respecter la limite du driveshaft, Il n’est pas limité sur les côtés. À l’avant, le down travel est ajusté à la limite des shocks. Donc, j’ai la quasi-totalité de mon flex.

The WHEEL :

Le choix de pneu a été difficile et le fait d’avoir d’avoir changé d’idée de grosseur fait en sorte que mon set-up n’est pas optimal avec un wheelbase de 110po et des pneus de 44po.

Au tout début, j’avais en tête d’installer des 39,5po irok sur mes Dana 44 d’origine. Au stade final de LA maladie, j’hésitais plutôt entre des 42 irok les 43 tsl SX et les 44 Pitbull Rocker. Interco, ayant déja fait ses preuves depuis longtemp, rendait les Irok attirants. Par contre, ils étaient plutôt bons uniquement dans la roche. Les TSL sx blindés, me semblaient avoir une gomme un peu trop dure pour mon style de confduite. Bien sûr, il existe une gomme de compétitionue sous le nom de ” sticky”, mais leur prix et leur durée de vie réduite m’a fait dévier de cette option, les Pittbull Rocker, un pneu, au dire de plusieurs, très polyvalent avec  4 couches me semblait tout à fait ce que j’avais besoin. En plus, ils offrents un beau bonus pour l’hiver avec leur 19,5po de largeur  sur la neige. Par contre, seul point négatif, ils sont facilement endommageables ! Ayant percé l’un d’eux après seulement 3 trails, j’évalue la possibilité de les garder pour l’hiver et acheter des TSL sx sticky pour l’été.

Mes Pitbullsont monté sur des split wheels de 32 bolts que j’ai fabriqués à partir de roues Procomp Rockcrawler de 17pox9po. Pour les freins, il s’agit de frein d’origine, double pistons de Dodge Ram 2500. Les conduits de liquide à frein sont tous trèssés en acier inoxydable et flexibles.

LA DIRECTION:

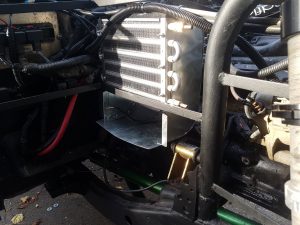

La conduit est Full hydro. Pour le moment, le système utilise la pompe d’origine en attendant ma pompe PSC, don’t j’ai agrandit les passages d’huile pour augmenter le debit. L’orbitrol provident d’un système de direction d’un Skytrak et donne 2,5 tours au Volant. J’ai ajouté un radiateur et une fan Permacool de 1100cfm pour refroidir l’huile.

Malgré les avertissements de plusieurs, j’ai posé le radiateur de conduite à l’avant, mais j’ai fabriqué un doc pour dévier l’air chaud à l’exterieur du hood. J’ai acheté d’un ami le cylinder double rod tout en alluminium incluant les rods. C’est un cylinde conçu pour les chars de course sur terre battue. Pour l’instant ça fonctionne à 80% de mon idéal. La pompe PSC devrait régler le problem avec une meilleur pression.











J’ai dû remplacer et relocaliser le reservoir à essence par une RCI de 16 gallons, ce qui est sufissant pour plus de 2 jour de trail. La pompe est une Walbro gsl1392bx avec un bypass regulator. Sur le reservoir, j’ai opté pour le système de breather F.A.T.S., idée tirée d’une des videos de Jake Burkey qui, en passant, m’ont été d’une très grande aide lors de la construction!construction!

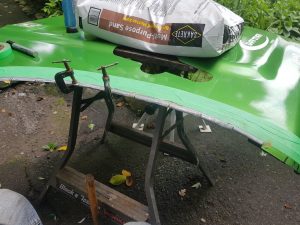

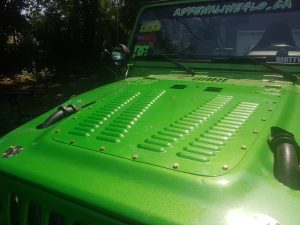

Tout ce qui touche l’extérieur du véhicule a été modifié avec le même souci du detail. Le hood et les ailes, par exemple, ont été coupés au maximum de leur capacité. Plus à suivre dans un prochaine article …









En gros, voici le setup Mean Green. Nous apporterons plus de details dans la suite de l’article au fur et à mesure que les tests et l’amilioration du véhicule progresseront.

IMG_2651.TRIM



Dave Daneault chroniqueur 4x4setup magazine

M. Brisson Collaborateur 4x4setup magazine
